中國上海，2021年7月20日——在生產電動汽車之前，大眾德國茨維考工廠對原有車間進行了全面的現代化改造，采用多種技術確保電動汽車的高效生產，包括：用于固定電池的新型直擰系統，用于各種制冷劑的改進型加注系統，以及與電動汽車底盤形狀匹配的輸送系統。同時，該工廠還采用杜爾開發的新型自動車窗涂膠解決方案，首次使用了生產線車體自動識別跟蹤流程側窗裝配（隨行裝配），從而實現大規模、靈活的電動汽車生產。

? 從傳統汽車到電動汽車的轉型意味著系統性的轉變，因此，工廠需要進行重大結構調整。大眾德國茨維考工廠在此思路上對原有車間進行了大幅改造。自2020年6月以來，該工廠專注生產電動汽車，在未來一段時間內，電動汽車的年產量將達到33萬輛。為應對總裝技術的新挑戰，該工廠采用了杜爾推出的NEXT.assembly產品組合，包括：規劃、咨詢、輸送、涂膠、裝配、加注技術、下線檢測試驗臺，以及專為總裝打造的數字化解決方案。這使制造商既能夠從模塊化系統中選擇單個組件，也能為其電動車轉型選擇優化的整體解決方案。采用杜爾的產品組合精準滿足客戶需求，這一點在大眾德國茨維考工廠得到淋漓盡致的體現。

車窗裝配：高度自動化，極為靈活

? 在車間現代化改造中，大眾德國茨維考工廠對MEB模塊化電氣化平臺的玻璃裝配中心進行了重大自動化改造，以便未來實現完全自動化：輸送模塊通過序列化運輸主車窗與側窗，在連續運行的生產線上進行主車窗和側窗的裝配和涂膠。在此之前，只有使用靜止工位才能自動插入側窗，因此整個流程斷斷續續。為解決這一問題，杜爾與大眾汽車公司合作開發了生產線中的車體自動識別跟蹤系統，車身在輸送機上保持移動時，機器人可在側窗上涂膠。因此能大大降低成本，而側窗涂膠系統可以集成在裝配線的任何地方，靈活選擇涂膠位置。

合裝工藝：速度更快，成本更低

? 在電動汽車的合裝工藝改造方面，大眾茨維考工廠還配備了8套x-gun型多螺栓直接擰緊系統。杜爾為車身和電池裝配專門開發了這個系統，并達到了前所未有的自動化水平。這一獲得專利的螺栓擰緊裝置可容納四個螺栓，只需一把擰緊槍即可實現一個接一個的擰緊，通過這8套x-gun直接擰緊系統每分鐘擰緊26個螺栓。此外，由于托盤上無需中間擰緊軸，節約了相關成本。

制冷劑加注技術：種類多，空間小

? 大眾ID.3電動汽車內部采用多種制冷劑進行溫度控制，其中之一是首次使用的R744制冷劑，其獨特的熱力學性質，可用于冷卻和加熱。采用這種冷媒可節省車輛電能從而增加續航里程。制造方式的轉變，同時也推動了加注技術的創新，包括從基本單元到加注槍的加注技術革新，尤其是新一代G4 Blue加注槍。通過改造現有移動單元，可以集成新的R744加注功能。

輸送系統，可兼容且功能強大

? 大眾茨維考擁有專為空中輸送機預留的多達256米長的試制車間。過去，該工廠使用22個帶剪式升降功能的C型EMS吊具來輸送車身，但這些吊具與MEB平臺汽車底盤幾何結構不匹配（主要由于電動汽車帶高壓電池），因此，杜爾將22對C型吊具更換為4臂吊具。這種輸送方式要求車身放置在吊具上時不再帶有輪胎，因此杜爾的工作范圍還增加了輪胎裝配與轉運的升降平臺與設備。

? 大眾茨維考工廠將杜爾NEXT.assembly模塊系統的各個組件集成于總裝系統中，其中所有的流程和技術都進行了優化改造，以適應電動汽車時代的到來。

視頻

杜爾在視頻中展示了使用生產線跟蹤工藝的全自動側窗裝配過程。視頻網址：https://www.durr.com/en/products/sealing-gluing-technology/gluing-solutions-final-assembly ?

圖片

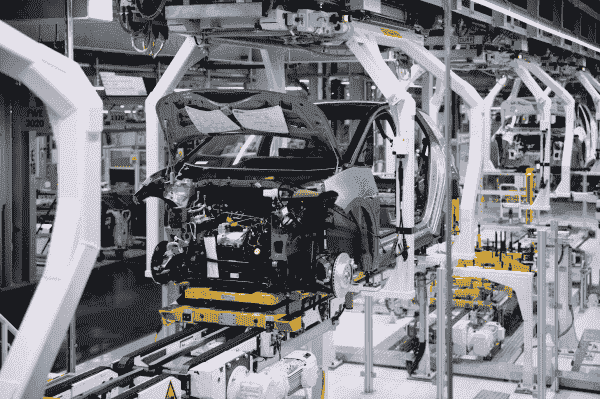

圖1：杜爾和大眾合作開發自動化生產線跟蹤工藝，車身保持移動時，機器人可在側窗上涂膠

圖片來源：杜爾

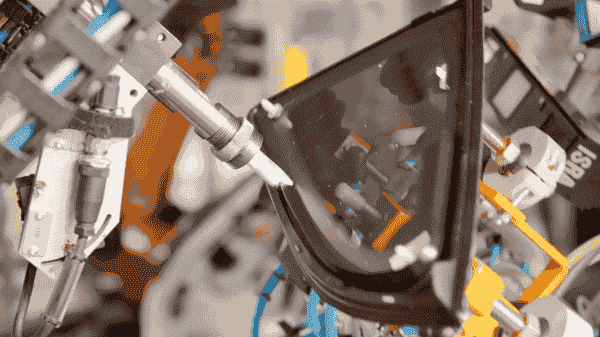

圖2：使用杜爾應用技術在側窗上涂膠

圖片來源：杜爾

圖3：大眾茨維考工廠使用新安裝的杜爾4臂吊具輸送電動汽車

圖片來源：大眾
